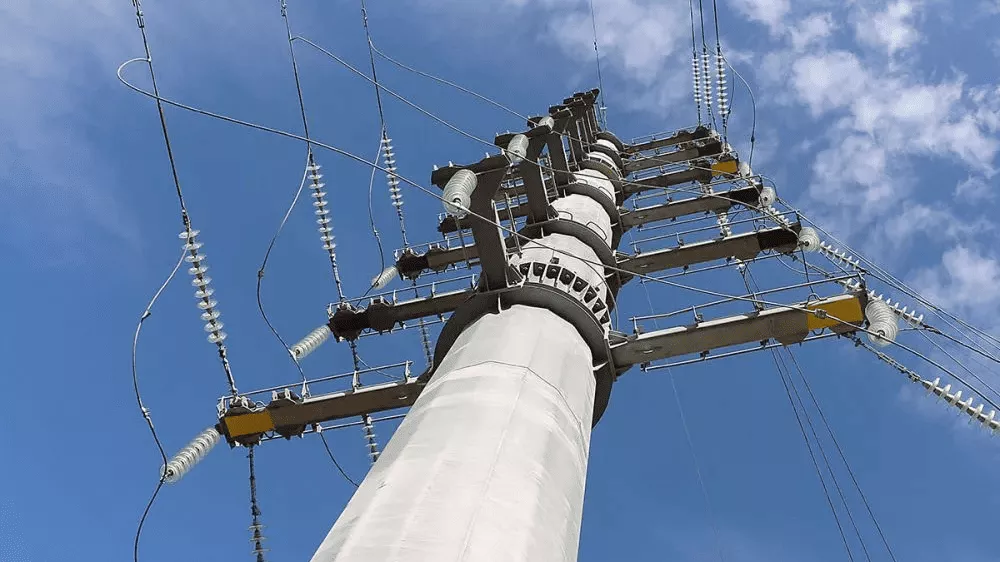

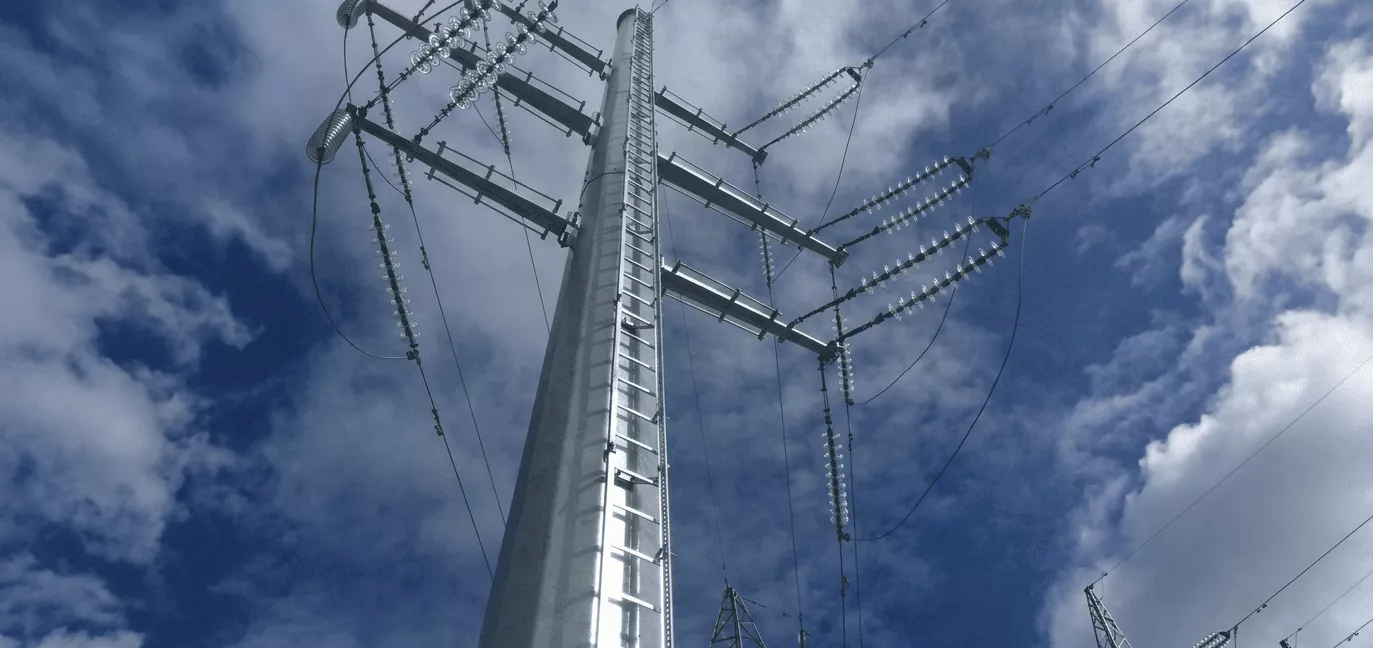

Металлические опоры ЛЭП: от проекта до производства

Металлические опоры ЛЭП — это технические сооружения, которые поддерживают и распределяют силовые линии электропередачи. Они применяются для ЛЭП разного напряжения: от 6–35 кВ до 500 кВ, а конкретные требования к ним зависят от класса линии и условий эксплуатации.

Их основная задача — удерживать провода и тросы на заданной высоте и обеспечивать надежную работу линии. В зависимости от назначения такие опоры могут использоваться на прямых участках трассы, на поворотах, на концах линии, в местах перехода через препятствия, а также для ответвлений и пересечений линий.

Металлические опоры ценятся за прочность, устойчивость к ветровым и климатическим нагрузкам, долговечность и удобство обслуживания. Многогранные и другие металлические конструкции удобны при монтаже и транспортировке.

История развития металлических опор: от простого к сложному

История развития металлических опор ЛЭП начинается с самых простых конструкций — одностоечных и портальных опор из дерева и металла, которые использовались на первых линиях электропередачи сравнительно небольшой протяжённости. Они были лёгкими в изготовлении и монтаже, но имели ограниченную несущую способность и не были приспособлены к высоким нагрузкам и большим пролётам.

С ростом потребностей энергетики и увеличением мощности линий инженеры стали применять более сложные металлические конструкции: многоярусные П‑образные и портальные опоры, затем многогранные и решётчатые опоры, способные выдерживать высокие напряжения (до 500 кВ) и значительные ветровые, гололёдные и тяговые нагрузки. Такие конструкции стали основой современных ЛЭП, позволяя увеличивать высоту подвеса проводов и длину пролётов без риска для надёжности.

Сегодня металлические опоры ЛЭП представляют собой сложные инженерные изделия, спроектированные с учётом не только нагрузок, но и условий эксплуатации, простоты монтажа и транспортировки. Внедрение новых технологий проектирования и изготовления позволило перейти от простых решений прошлого к комплексным конструкциям, которые обеспечивают долговечность, безопасность и экономическую эффективность линий электропередачи.

Классификация металлических опор ЛЭП

Металлические опоры линий электропередачи классифицируются по нескольким основным признакам: назначению, конструктивному исполнению и числу проходящих по ним электроцепей.

По назначению

По функциональному назначению выделяют:

• промежуточные опоры — удерживают провода и тросы на прямых участках трассы и не рассчитаны на горизонтальные тяговые нагрузки;
• анкерные опоры — компенсируют натяжение проводов в соседних пролётах;
• угловые опоры — компенсируют нагрузки при изменении направления трассы (до 30° — промежуточные, свыше 30° — анкерно‑угловые);
• концевые опоры — принимают натяжение проводов в конце линии;
• переходные опоры — устанавливаются на пересечении линии с естественными или искусственными препятствиями;
• транспозиционные опоры — служат для переключения проводов;
• ответвительные и перекрёстные опоры — используются для ответвлений и пересечения двух линий.

По конструктивному исполнению

По конструкции различают:

• опоры с оттяжками — усиливаются канатными тросами для повышения устойчивости;
• свободно стоящие опоры — удерживаются только за счёт собственной формы и фундамента;
• опоры нестандартных размеров — изготавливаются под специфические проектные условия за пределами типовых габаритов.

По числу электроцепей

По количеству линий, проложенных на одной опоре, выделяют:

• одноцепные — для одной линии электропередачи;
• двухцепные — поддерживают две цепи;
• многотрассовые — рассчитаны на несколько цепей, что позволяет экономить занимаемую площадь и упрощать трассировку.

Проектирование опор ЛЭП: инженерные допуски и расчёт

Проектирование начинается со сбора исходных данных, учитывающих назначение линии, условия эксплуатации, конструктивные особенности опор и их фундаментов, а также результаты инженерно‑геологических и геодезических изысканий. Типовые схемы опор часто приходится адаптировать или разрабатывать заново, чтобы обеспечить соответствие нормам и требованиям конкретной трассы, включая сейсмическую активность, климатические нагрузки и ограничения по занимаемой площади.

Центральной частью проектирования является расчёт опор на нагрузки: ветровые, гололёдные, тяговые усилия от проводов и тросов, а также собственный вес конструкции. Инженерами определяются критические участки стойки, узлы крепления траверс и соединения секций, для которых задаются минимальные толщины металла и допуски на геометрию. Например, для многогранных стоек класса 110–500 кВ минимальная толщина стенки ствола не должна быть меньше 5 мм, а длина отправочных секций ограничивается примерно 12 м для удобства транспортировки и монтажа.

При расчётах также учитываются допуски на стыковые соединения — фланцевые и телескопические. Для телескопических стыков допустимо отклонение порядка 10–12% от длины перекрытия, что необходимо закладывать в проектные параметры высоты опоры. Фланцевое крепление позволяет более точно соблюдать проектную высоту и обеспечивать плотную посадку секций за счёт последовательного стягивания болтов повышенной нагрузкой, пока элементы перестанут двигаться относительно друг друга.

Основание и фундамент: как связать проект с грунтом

Основание и фундамент многогранных опор ЛЭП конструируются как индивидуальное сооружение под конкретную нагрузку, опору и условия участка трассы, включая геологию и климат. Наиболее распространены фундаменты в виде буронабивных свай, конструкций из стальных оболочек, винтовых свай, объединённых ростверком, монолитного ростверка из железобетона с любыми сваями, а также цельной монолитной основы.

При проектировании фундамента учитываются параметры грунта: физико‑механические характеристики почвы, допустимая нагрузка на каждую сваю или опорную часть, а также глубина заложения и уровень ростверка. Длину свай и количество опор в свайном кусте выбирают в зависимости от качества почвы на площадке, общей нагрузки и возможностей монтажного оборудования; при этом фундамент из буронабивных и стальных свай‑оболочек диаметром 0,7–2,5 м может достигать глубины 15–20 м, а оптимальную глубину заложения обычно принимают порядка 4–6 м.

Особое внимание уделяют изгибающему моменту на уровне поверхности грунта, который является основной нагрузкой для основания. При высоком моменте конструируют фундамент из свай большего сечения или увеличивают шаг между опорами, соблюдая минимальное расстояние между осями свай — не менее трёх диаметров сваи (для винтовых — по сечению лопасти). В сложных грунтах с органическими и минеральными слоями нижние концы свай погружают глубже залегания этих слоёв, а расчёт фундамента выполняют по схеме высокого ростверка, не учитывая несущую способность органических грунтов.

Расчёт опор ЛЭП: методики и требования

Расчёт опор выполняется, чтобы убедиться, что конструкция выдержит все нагрузки в нормальных и аварийных режимах. В современной практике металлические опоры рассчитывают по методу предельных состояний, при котором учитывают состояния, при достижении которых конструкция перестаёт удовлетворять требованиям эксплуатации (например, теряет устойчивость или разрушается).

Основные методики расчёта

Ключевые методики расчёта опор основаны на разделении нагрузок на нормативные и расчётные. Нормативные нагрузки определяются по действующим нормам (ПУЭ, СНиП/СП, отраслевые стандарты), а расчётные получаются умножением нормативных значений на соответствующие коэффициенты перегрузки для нормальных и аварийных режимов. В расчёты включают:

• ветровые и гололёдные нагрузки на провода, тросы и саму опору;
• тяговое усилие проводов и тросов;
• вертикальные нагрузки: собственный вес опоры, изоляторов, проводов и тросов, а также монтажные нагрузки (вес монтажников с инструментом и приспособлениями).

Для металлических опор применяют метод предельных состояний, а ранее использовался метод допускаемых напряжений, при котором допускаемые напряжения получали делением предела текучести стали на коэффициент запаса. В современных проектах также используются программные комплексы (SCAD, SCAD++ и др.), позволяющие моделировать работу опоры в разных режимах, включая ветер при гололёде и сейсмические воздействия.

Основные требования к расчёту

Расчёт опор ЛЭП должен подтверждать:

• прочность и устойчивость конструкции при всех регламентируемых режимах работы (нормальных, аварийных, монтажных);
• устойчивость опоры вдоль и поперёк трассы, включая действие одностороннего тяжения проводов на анкерных и анкерно‑угловых опорах;
• корректность размеров сечения стоек, толщины металла и геометрии узлов, чтобы не превышать допускаемых напряжений и деформаций.

При проектировании многогранных и других стальных опор требования к расчёту закладываются ещё на этапе разработки конструкции: определяются критические сечения, зоны концентрации напряжений, а также условия, при которых опора должна продолжать эксплуатацию с ограничениями или полностью прекратить работу.

Изготовление: специфика технологического процесса

Изготовление металлических опор ЛЭП представляет собой комплексный технологический цикл, в котором каждый этап — от раскроя металла до окончательной сборки — строго регламентирован и согласован с проектными требованиями. Конструкция опоры разрабатывается на основе проекта или типовых решений, после чего конструкторский отдел формирует рабочие чертежи и спецификации, служащие основой для всех последующих операций.

Основные стадии технологического процесса

1. Подготовка металла и раскрой.

В производстве используют листовой и профильный металл, который поступает на склад с необходимыми сертификатами качества. Металл режут на заготовки по чертежам, обеспечивая точность геометрии и минимизацию отходов. Для многогранных опор это важно, поскольку отклонения на этом этапе могут повлиять на сборку и монтаж.

2. Гибка и формование многогранных стоек.

Многогранные стойки изготавливают из листового проката методом гибки на специализированном оборудовании. Лист поочерёдно подают в гибочный станок, формируя грани будущего многогранного ствола требуемого сечения. После гибки стыки герметизируются и закрепляются, затем проверяют прямолинейность и геометрию стойки, что особенно важно для высоких опор 110–500 кВ.

3. Сборка и сварка узлов.

На сборочно‑сварочных участках формируют стойку, траверсы, фланцы, косынки и другие элементы. Сварочные работы выполняют по утверждённым технологическим картам с контролем качества швов визуально и, при необходимости, ультразвуковой или радиографической дефектоскопией. Для многогранных опор особое внимание уделяют сварке стыковых и угловых соединений, где возможна концентрация напряжений.

4. Обработка поверхностей и антикоррозийная подготовка.

Перед нанесением защитных покрытий металлические поверхности очищают от окалины, ржавчины и загрязнений: применяют дробеструйную или пескоструйную обработку, а также обезжиривание. Это обеспечивает хорошее сцепление последующих покрытий и повышает долговечность опоры в эксплуатации.

5. Финишная сборка и предварительный контроль.

После обработки и окончательной сварки элементы собирают в отправочные секции, соблюдая проектные размеры и допуски. Перед отправкой на объект проводят контроль геометрии, прямолинейности, высоты опоры, взаимного положения фланцев и отверстий, чтобы монтаж на трассе проходил без подгонки и отклонений.

Для многогранных опор характерно использование крупногабаритного оборудования, позволяющего гнуть листы толщиной 5 мм и более на стойки высотой до 60 м. При этом технологический процесс выстраивают так, чтобы стойки имели минимальное количество стыков, а длина отправочных секций не превышала 12 м для удобства транспортировки и монтажа. Каждая опора изготавливается в индивидуальном порядке, но основываясь на типовых решениях и стандартах, что позволяет сохранять единый уровень качества и сократить сроки производства.

Защитные покрытия: обеспечение долговечности

Защитные покрытия играют ключевую роль в обеспечении долговечности металлических опор ЛЭП, поскольку именно они предотвращают коррозию и разрушение конструкции в агрессивных атмосферных условиях. Для многогранных и других стальных опор применяют несколько видов покрытий, иногда комбинируя их для повышения срока службы.

Основные типы защитных покрытий

Наиболее распространённым и надёжным способом защиты является горячее цинкование, когда стальные элементы после очистки и обезжиривания погружают в ванну с расплавленным цинком. Образующийся слой цинка обеспечивает как барьерную, так и электрохимическую защиту, что особенно важно для опор, эксплуатируемых в условиях повышенной влажности, гололёда и загрязнённого воздуха.

Кроме того, для части опор применяют лакокрасочные покрытия, которые наносятся на предварительно очищенную поверхность. В ряде случаев используется комбинированный метод: сначала опору цинкуют горячим методом, а затем наносят слой краски, что дополнительно усиливает защиту и улучшает внешний вид конструкции.

Контроль качества и сроки службы

После покрытия проводят контроль толщины цинкового слоя и отсутствия дефектов (пропусков, наплывов), что напрямую влияет на фактический срок службы опоры. Правильно выполненные оцинкованные покрытия многогранных опор позволяют обеспечить долговечность конструкций на десятилетия, снижая затраты на обслуживание и ремонт.

Необычные опоры и инженерные решения

В энергетике и инфраструктуре всё чаще встречаются металлические опоры, которые выходят за рамки стандартных схем, становясь примером инженерной фантазии и необходимости адаптировать конструкцию под сложные условия участка. Необычные опоры ЛЭП создаются тогда, когда типовые решения не справляются с требованиями по высоте, пролёту, нагрузкам или эстетике в конкретном месте.

Конструктивные особенности нестандартных опор

К нестандартным относят опоры с нестандартными размерами, высотой, формой стоек или расположением траверс, а также конструкции, рассчитанные на особые условия — сейсмические зоны, пересечение крупных препятствий (рек, долин, плотин), высокую плотность застройки и сложный рельеф. Такие опоры часто проектируются индивидуально под конкретный участок трассы, с учётом максимальных ветровых, гололёдных и тяговых нагрузок, а также возможного воздействия аварийных ситуаций.

В отдельных случаях используются опоры‑аэрокони, самонесущие и комбинированные конструкции, в которых часть нагрузки принимают оттяжки, а часть — сама стойка, что позволяет снизить массу металлоконструкции и уменьшить габариты фундамента. Для пересечений и сложных переходов могут применяться высокие многогранные или решётчатые опоры увеличенной высоты, рассчитанные на очень большие пролёты и одновременную подвеску нескольких цепей.

Инженерные решения для особых условий

Инженерные решения часто сопровождают не только форму опоры, но и её фундаменты, способы монтажа и защитные покрытия. Например, в условиях слабых или сложных грунтов применяют свайные поля и глубокие сваи, а в сейсмо‑активных зонах — более жёсткие конструктивные решения и повышенные коэффициенты запаса по прочности. В зонах плотной застройки или в рекреационных зонах заказчики нередко требуют опоры с улучшенным внешним видом, в том числе с декоративными элементами, окрашенные или комбинированные покрытия, чтобы конструкция лучше вписывалась в ландшафт.

Таким образом, необычные опоры ЛЭП — это не столько эксперимент, сколько вынужденная или целесообразная адаптация проекта к реальным условиям, где типовые решения оказываются недостаточными, а инженерный подход позволяет сохранить надёжность, безопасность и экономичность линий электропередачи.

Заключение

Металлические опоры ЛЭП — это сложные инженерные конструкции, которые проходят путь от проектных расчётов до финального монтажа на трассе, обеспечивая надёжную и долговечную работу линий электропередачи. На каждом этапе — от выбора типа опоры и расчёта нагрузок до проектирования фундамента, изготовления металлоконструкций и нанесения защитных покрытий — важна точность, соблюдение норм и учёт особенностей конкретного участка трассы.

Применение многогранных и других стальных опор позволяет гибко адаптировать линию под разные условия эксплуатации. Необычные инженерные решения демонстрируют, что развитие опор ЛЭП идёт не только в сторону увеличения мощности и высоты, но и в направлении более рационального использования материалов, улучшения долговечности и внешнего вида конструкции.

Таким образом, современные металлические опоры ЛЭП представляют собой результат взаимодействия проектного инжиниринга, точного производства и правильного монтажа. Этот комплексный подход позволяет обеспечивать стабильную и безопасную передачу электроэнергии, адаптируясь к меняющимся требованиям энергетики, климата и инфраструктуры.
